Twill Weave karbono-zuntzezko ehuna

Twill Weave Karbono-zuntzezko ehuna ehundutako indargarri bat da, zeinetan urdadura eta trama-hariak nahasten diren gainazal diagonalaren eredua osatzeko. Ehuntze lauarekin alderatuta, gurutzatutako egiturak harien artean mugimendu gehiago ahalbidetzen du, eta horrek ehunak kurba moderatuak jarraitzen lagun diezaioke gordailuan zehar. Diagonal-eredu bera ere normalean mantentzen da karbono-zuntzezko gainazala ikusgai geratzen den pieza moldatuetan.

Ehundura materialaren zehaztapenaren zati bat baino ez da. Karbono-zuntzaren kalifikazioa, pisuaren azalera, erretxina-sistemak eta laminatu-eraikuntzak ehunak amaitutako konpositeari nola laguntzen dion zehazten du, moldearen geometriak eta konformazio-prozesuak produkzioan nola kudeatu daitekeen eragiten duten bitartean.

Zer aldatzen den Twill Egitura

Twill eraikuntza batean, gurutzatzen diren puntuak ehunean zehar mugitzen dira, ehun lisoaren bat-gainetik eta azpitik errepikatutako eredua osatu beharrean. Horrek hariei askatasun gehiago ematen die elkarren artean aldatzeko ehuna gainazal kurbatu baten gainean jartzen denean.

Aldea nabariagoa da ingerada aldatzen duten piezetan. Plano barruko mugimenduren bat jaso dezakeen ehun bat kurba moderatuaren inguruan kokatzea errazagoa izan daiteke estuago gurutzatuta dagoen eraikuntza bat baino. Hala ere, horrek ez du esan nahi twill ehun guztiak modu berean estaliko direnik. Hariaren tamainak, ehunaren pisuak, ehunaren estutasunak eta gainazaleko geometriak eragina dute emaitzan.

Erradio estuetarako edo hiru dimentsioko forma sakonetarako, konformazio-saiakuntza bat erabilgarria da, tokiko zimurra edo hariaren distortsioa benetako geometriaren arabera soilik ebaluatu daitekeelako.

Azalera ikusgarrietarako ehundura diagonala

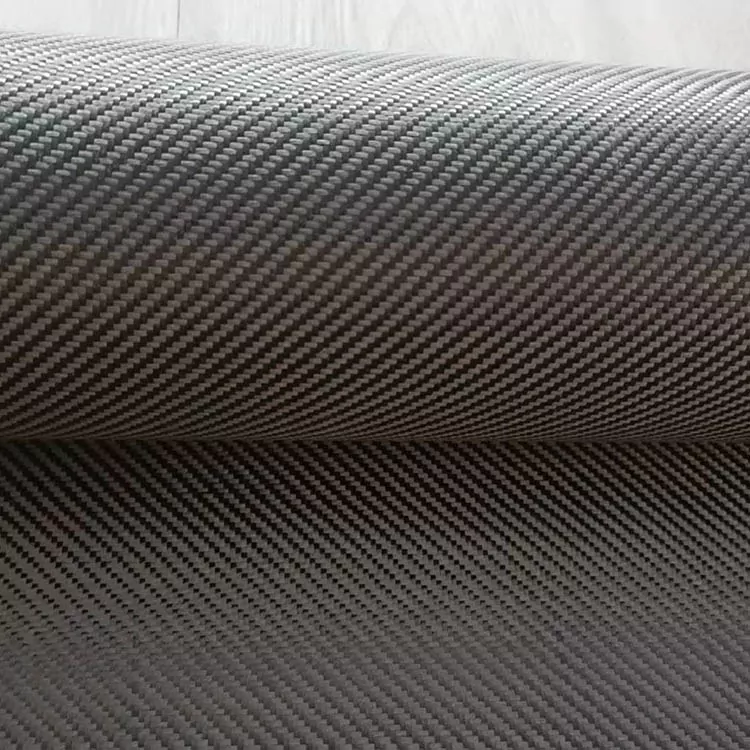

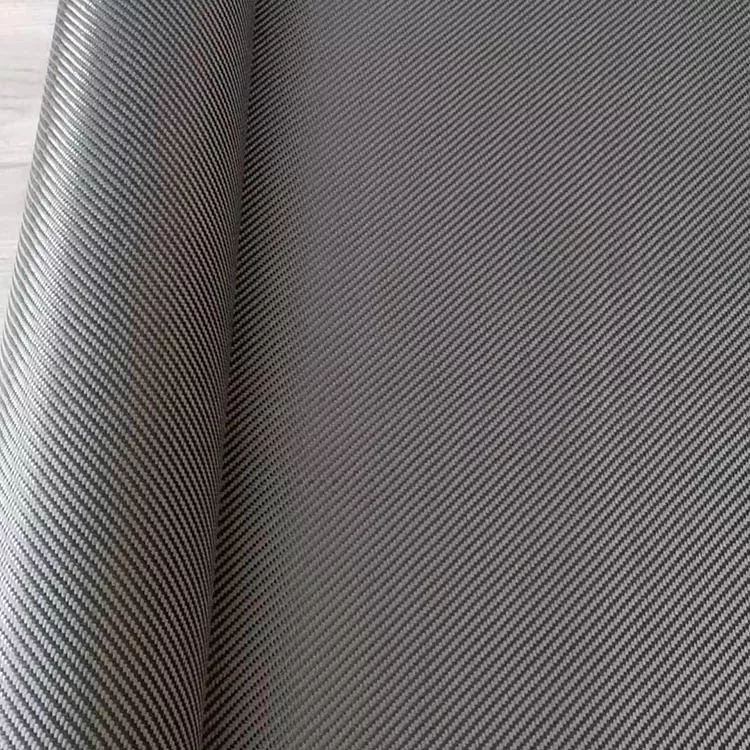

Diagonal eredua sarga-zuntzezko ehunaren ezaugarririk ezagunenetako bat da. Ondutako laminatua estaldura argi batekin amaitzen denean, ehuna osagaiaren gainazalean ikusgai egon daiteke.

Ereduaren norabidea kontrolatu behar da ebaketa eta geratze garaian. Bi oihal atal orientazio ezberdinekin elkartzen badira, lerro diagonalek ez dute berdin jarraituko juntaduran zehar. Ikusgai dauden paneletan, ebaketa-diseinua eta geruza kokatzea, beraz, moldatu aurretik kontuan hartu behar dira.

Azken itxurari erretxinaren banaketak, sendotzeak eta gainazaleko akaberak ere eragiten diote. Ehun lehorrean ikusten den eredua definizioa alda daiteke laminatua moldatu eta estali ondoren.

Twill osagai kurbatuetan erabiltzea

Sarga-ehuna guztiz lauak ez diren osagaietan erabiltzen da normalean, moztu-piezetan, karkasetan, bizikleten zatietan, motozikleten osagaietan eta kirol-ekipoetan.

Ehuna pieza handiago gisa moztu daiteke gainazala nahiko irekita dagoenean, edo geometria zorrotzago aldatzen den atal txikiagoetan banatu. Pieza handiagoek juntura kopurua murrizten dute, baina baliteke egokitzapen gehiago behar izatea geratzean. Pieza txikiagoek errazago jarraitu ditzakete tokiko sestrak, baina junturak arretaz kokatu behar dira.

Karbonozko gainazal ikusgai baterako, ebaketa-ereduak ehundura diagonalaren norabidea ere kontuan hartu behar du. Aldameneko piezen artean orientazio bera mantentzea garrantzitsua izan daiteke ikusmen-eredu jarraitua behar denean.

Zehaztapena

Produkziorako Materialen Zehaztapena

Beharrezko ehunaren pisua normalean helburuko laminatuaren lodierarekin eta moldaketa metodoarekin batera hartzen da kontuan. Azaleko pisu baxuago batek banakako geruza gehiago erabiltzea ahalbidetzen du, ehun astunagoak, berriz, laminatuaren lodiera jakin baterako beharrezkoak diren geruza kopurua murriztu dezake.

Karbono-zuntzaren kalifikazioa ehunetik bereizita ere zehaztu behar da. Sarga-eraikuntza bera zuntz-maila desberdinekin ekoiztu daiteke, eta ondoriozko konposatuen propietateak ez dira berdinak izango.

Erretxina bateragarritasuna ekoizpenaren beste kontu bat da. Hezea jartzeak, hutsean infusioak, konpresio-moldeak eta prepreg prozesatzeak baldintza desberdinak dituzte erretxina-fluxurako, finkatzeko eta manipulatzeko. Beraz, ehuna benetako prozesuarekin bat etorri behar da, itxurarekin soilik zehaztu beharrean.

Kontsulta material baterako eman beharreko informazioa

Produkzio-kontsulta errazago ebaluatzen da oinarrizko material-eskakizunak argi adierazten direnean. Informazio garrantzitsua honakoa da:

· Twill eraikuntza

· Karbono-zuntzaren kalifikazioa

· Ehunaren pisua / GSM

· Beharrezko zabalera eta erroiluen luzera

· Helburuaren lodiera edo laminatuaren lodiera

· Erretxina-sistema

· Moldeatzeko prozesua

· Osagaien geometria

· Ikusteko azaleraren baldintzak

Materialak lehendik dagoen ehun bat ordezkatzen badu, erabilgarri dagoen zehaztapen-orri bat edo lagin bat ere erabil daiteke erreferentzia gisa. Hau bereziki erabilgarria da material berria finkatutako ebaketa, estaldura edo moldaketa prozesu batera egokitu behar denean.

Aplikazioak

Twill Weave Karbono-zuntzezko ehuna moldatutako pieza konposatuetan erabiltzen da, non ehunak itxurako gainazaletara egokitzeko edo ehundutako itxura definitua eman behar duen.

Automobilgintzako aplikazioak barruko mozketak, panelak, estalkiak eta karbono-zuntzezko beste osagai batzuk daude. Bizikleta eta motozikletetako piezak ehundutako errefortzua erabil dezakete ehunak moldearen gainazala jarraitu behar duen atal kurbatuetan.

Kirol-ekipoek, hala nola paletak, erraketak eta beste egitura molduratuak, materiala laminatuaren zati gisa ere sar dezakete. Industri ekipamendu eta etxebizitzek karbono-zuntz ehundua erabil dezakete, non hautatutako laminatuarekin beharrezko propietate mekanikoak eta dimentsioak lor daitezkeen.

Multzo elektrikoetatik gertu kokatutako karkasa edo osagai elektronikoetarako, karbono-zuntzaren eroankortasun elektrikoa kontuan hartu behar da isolamendu- eta lurrerako baldintzak zehazteko.

Ohiko galderak

Zer da Twill Weave karbono-zuntzezko ehuna?

Karbono-zuntz ehundutako errefortzua da, sargazko gurutzaketa-egituraz egindakoa. Hariaren antolamenduak gainazal diagonalaren eredua sortzen du, eta benetako materialaren zehaztapena karbono-zuntzaren kalifikazioaren, ehunaren pisuaren eta eraikuntzaren araberakoa da.

Zertan desberdina da twill ehun lautik?

Sargeak eta ehun lisoek hari arteko gurutzaketa-sekuentzia desberdinak erabiltzen dituzte. Twill-ek eredu diagonala du eta, oro har, hari-mugimendu gehiago ahalbidetzen du, ehun lisoek, berriz, estuago errepikatzen duten gain-azpiko egitura du. Haien egokitasuna osagaien geometriaren eta fabrikazio-prozesuaren araberakoa da.

Zer esan nahi du 2×2 twill?

2×2-k sarga-eraikuntza espezifiko bat deskribatzen du, non hariak bitik gora eta bi azpitik igarotzen diren errepikatzen den sekuentzian. Proiektu batek eraikuntza hori eskatzen badu, ehuna materialaren zehaztapenean berretsi behar da.

Twill ehuna erabil al daiteke molde kurbatuetan?

Bai. Kurba moderatuak eta ingerada aldagarriak egoki ditzake, baina benetako estalkia ehunaren pisuaren, hariaren eraikuntzaren eta moldearen geometriaren araberakoa da. Konformazio-saiakuntza erabilgarria da pieza konplexuetarako edo erradio estuetarako.

Karbono-zuntzezko pieza ikusgaietarako erabil al daiteke?

Bai. Ehundura diagonala ikusgai egon daiteke moldatu eta gainazaleko akabera ondoren. Mozketan eta geratzean ehunaren orientazio koherentea garrantzitsua da eredu uniforme bat behar denean.

Ehunaren pisua eta neurriak pertsonaliza daitezke?

Bai. Ehunaren pisua, zabalera, luzera eta erlazionatutako zehaztapenak osagaiaren eta fabrikazio-prozesuaren arabera defini daitezke.

Zer informazio behar da aurrekontua egiteko?

Informazio erabilgarria ehungintzaren eraikuntza, karbono-zuntzaren kalifikazioa, GSM, zabalera, erroiluen luzera, kantitatea, aplikazioa eta moldaketa prozesua barne hartzen ditu. Ikusgai dauden piezen kasuan, gainazaleko akabera eta ereduaren norabidea ere zehaztu behar dira.

Ekoiztu aurretik lagin bat ebaluatu al daiteke?

Laginaren ebaluazioa kontuan hartu daiteke ehuna estaldura, erretxinaren bateragarritasuna, gainazalaren itxura edo prozesatzeko portaera produkzio-metodo zehatz batekin egiaztatu behar denean.

Twill ehundurak indar handiagoa esan nahi du?

Ez. Ehungintzaren eraikuntzak bakarrik ez du ezartzen amaitutako konpositearen indarra edo zurruntasuna. Propietate hauek karbono-zuntzaren kalifikazioaren, ehunaren pisuaren, erretxina-sistemaren, zuntzaren orientazioaren, zuntzaren bolumenaren, laminatuaren lodieraren eta prozesatzeko baldintzen araberakoak dira.
