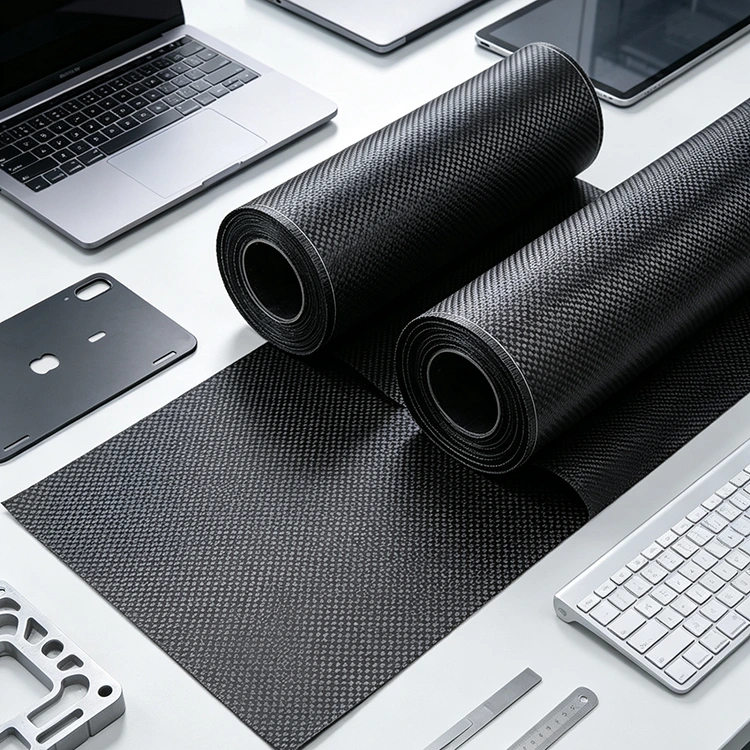

Ehundura lisoa karbono-zuntzezko ehuna

Karbono-zuntzezko ehun arrunta ehundutako egitura erregular bat osatzeko deformazio- eta trama-harien gain-azpiko gurutzaketa soil bat erabiltzen du. Behin eta berriz errepikatzen diren gurutzatze-puntuek ehunari azalera egonkorra ematen diote, eta konposite-geruzatzean identifikatzeko, ebakitzeko eta kokatzeko nahiko erraza dena. Deformazio- eta trama-norabideak ere bisualki argiak dira, eta horrek produkzio-taldeei nahi den orientazioa mantentzen laguntzen die kapa anitzak prestatzerakoan.

Konpositeen fabrikaziorako, egitura erregular hau erabilgarria da materiala zati batetik bestera modu koherentean manipulatu behar denean. Ehunaren pisua, karbono-zuntzaren kalifikazioa, hari kopurua, zabalera eta erretxinaren bateragarritasuna bereizita zehaztu behar dira ehundura-ereduak bakarrik ez baititu laminatu amaituaren propietate mekanikoak definitzen.

Ehun arruntak nola eragiten dion ehunaren manipulazioan

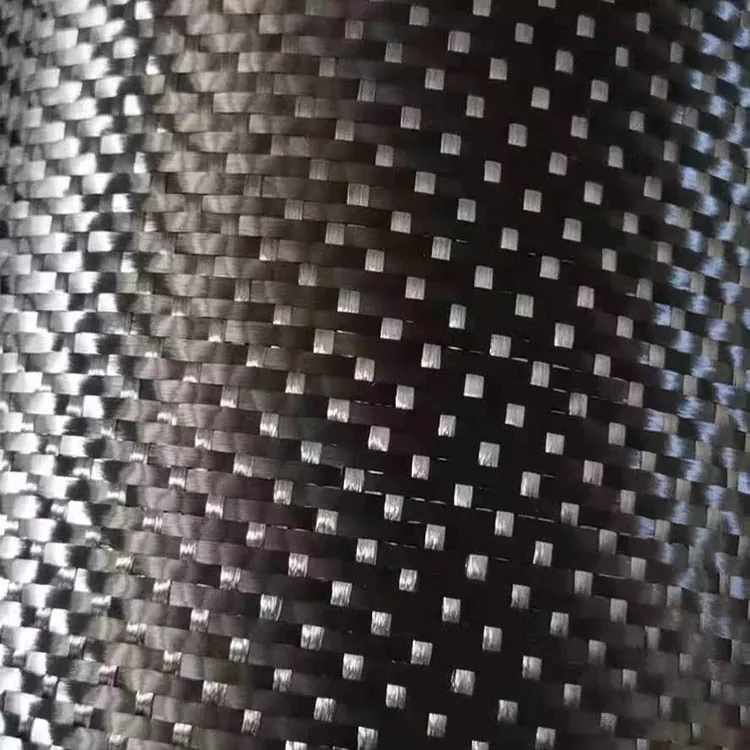

Ehuntze arruntean, urdaitzeko hari bakoitza ondoz ondoko trama harien gainetik pasatzen da. Horrek oihal-egitura nahiko egonkorra sortzen du sarearen itxura erregularra duena.

Ebaketa eta geratze garaian, oker eta trama noranzko argiek errazagoa da laminatuaren marrazkiaren arabera geruza bat jarri den ala ez egiaztatzea. Hau bereziki erabilgarria da roll beretik hainbat geruza mozten direnean eta geruza bakoitzak orientazio koherentea mantendu behar duenean.

Eraikuntza berak ere mugak ditu. Hariak maiz gurutzatzen direnez, ehunak ez du errefortzu solte edo oso zabalgarri baten moduan jokatzen. Erradio estuetan, sestra sakonetan edo hiru dimentsioko molde konplexuetan, benetako materiala osagaien geometriaren arabera ebaluatu behar da ekoizpena baino lehen.

Hori dela eta, ehunaren hautaketak errefortzu-eskakizuna eta materiala moztu, kokatu eta eratzeko modua kontuan hartu behar ditu fabrikazioan.

Ehundura Egitura eta Laminatu Diseinua

Karbono-zuntzez ehundutako ehun batek indargarria ematen du udarte zein trama norabideetan. Norabide bakarreko sendotzetik ezberdintzen da, non zuntz jarraitu gehienak norabide nagusi batean kontzentratzen diren.

Ijeztutako konposite baterako, ehundutako ehunak, beraz, errefortzu-antolaketa orekatua eskain dezake geruza indibidual baten barruan. Hala eta guztiz ere, osagaiaren azken zuntz-orientazioa laminatuaren egutegi osoak zehazten du oraindik, geruza-norabidea, geruza kopurua, ehunaren pisua eta piezaren geometria barne.

Ehundura ez da indarraren adierazle zuzen gisa tratatu behar. Ehundura bera duten bi ehunek propietate konposatu desberdinak sor ditzakete karbono-zuntzaren kalifikazioak, azalera-pisuak, erretxina-sistemak edo zuntz-bolumen-frakzioak desberdinak direnean.

Geometria desberdinetarako ehuna hautatzea

Ehundutako indargarri baten egokitasuna, neurri batean, amaitutako osagaiaren formaren araberakoa da. Kurba leunak dituzten panel lauak eta osagaiak, oro har, erraz estaltzen dira, ehunak ez duelako gainazaleko norabidean aldaketa handirik egin behar.

Molde konplexuagoek arreta handiagoa behar dute estalkiak. Ehuna erradio estu baten inguruan behartzen denean, deformazioa eta trama bata bestearen aldean alda daitezke, tokiko distortsioa edo zimurrak sortuz. Efektu horiek gainazaleko itxuran eta laminatuaren koherentzian eragin dezakete.

Osagai berri baterako, konformazio-proba txiki batek aukeratutako ehunaren pisuak eta eraikuntzak moldeari jarrai dezaketen ala ez zehazten lagun dezake, gehiegizko distortsiorik gabe. Ebaketa-eredua, geruza-orientazioa eta geruzaren sekuentzia elkarrekin kontuan hartu behar dira ehuna fabrikazio-prozesutik bereizita ebaluatu beharrean.

Zati lauak eta leunki kurbatuak

Ehundura arrunteko eraikuntza sarritan errazagoa da kurbadura moderatua duten panel lauetan, estalkietan, plaketan eta osagaietan kokatzeko. Sare-eredu ikusgaiak ere nahiko erraza egiten du aldameneko geruzaen orientazioa egiaztatzea geratzean.

Moldeatu forma konplexuak

Ingerada sakonagoetarako edo erradio estuagoetarako, zorrotada eta zizaila portaera garrantzitsuagoa bihurtzen da. Ehuna molde erreal edo adierazgarrian probatu behar da, batez ere amaitutako gainazala ikusgai egongo denean.

Yuruis-ek hornitu dezakeena

Ehunaren zehaztapena konpositeen fabrikazio-prozesuaren eskakizunen inguruan defini daiteke. Berretsi beharreko ohiko elementuak hauek dira:

· Ehundura lisoko eraikuntza

· Karbono-zuntzaren kalifikazioa

· Area pisua / GSM

· Ehunaren zabalera

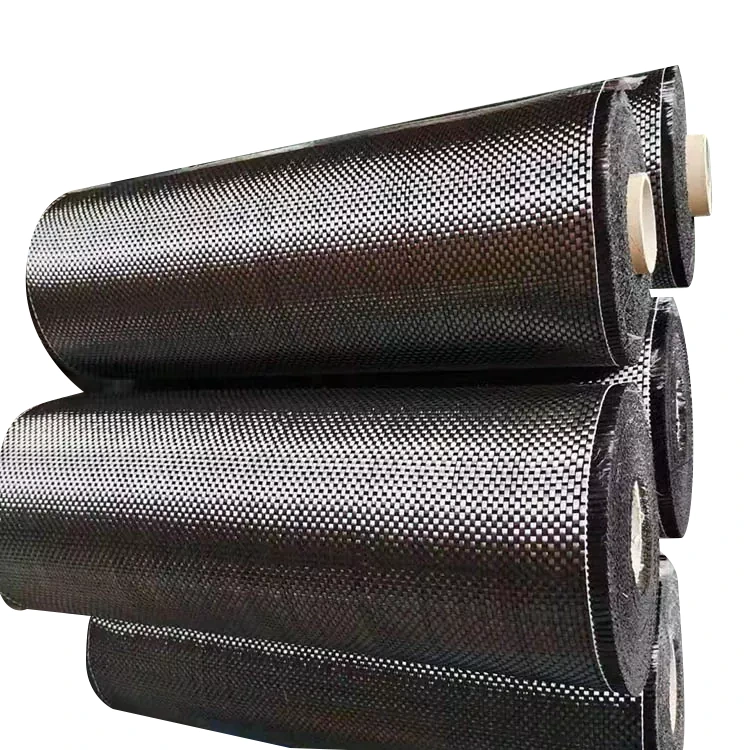

· Robilaren luzera

· Lodiera

· Azalera-eskakizunak

· Erretxinaren bateragarritasuna

· Aurreikusitako moldaketa-prozesua

Materiala ordezkatzen edo lehendik dagoen ekoizpen-zehaztapen batekin bat egiten denean, egungo ehunaren datu-orri, lagina edo GSM ezaguna emateak beharrezko eraikuntza zehaztasun handiagoz zehazten lagun dezake.

Ehundura arruntaren zehaztapen tipikoa

Ebaketatik Laminaziora

Erretxina sartu baino lehen, oihalak prestatzeko hainbat urrats igarotzen ditu normalean. Beharrezko neurriak markatu eta mozten dira, gero geruza bakoitza laminatuaren diseinuaren arabera kokatzen da.

Geruza anitzeko osagaietarako, baliteke ekoizpen-taldeak ondoz ondoko geruzaen orientazioa aldatu behar izatea, behar den errefortzu-antolaketa lortzeko. Oihal arrunt batean deformazio eta trama norabideak erraz bereizten direnez, orientazioa egiazta daiteke ebaketa-marketan soilik fidatu gabe.

Manipulatzean, beharrezkoak ez diren luzaketak saihestu behar dira. Gehiegizko tentsioak edo mugimendu errepikatuak tokiko hariaren antolamendua alda dezake, moldatu ondoren ikus daitekeena. Behar den manipulazio kopurua ehunaren pisuaren, ehunaren estutasunaren eta osagaien geometriaren araberakoa da ere.

Aplikazioak Konpositeen Fabrikazioan

Karbono-zuntzezko ehun arrunta osagai konposatu moldatuetan erabil daiteke, non ehundutako errefortzu erregularra piezen diseinuarekin eta fabrikazio prozesuarekin bateragarria den.

Automobilgintzako aplikazioetan, barruko mozketak, panelak, estalkiak eta hautatutako egitura edo erdi-egiturazko konposatu piezak egiteko erabil daiteke. Beharrezko ehunaren eraikuntza osagaien geometriaren eta laminatuaren zehaztapenaren araberakoa da.

Bizikletak eta kirol ekipamenduetarako, karbono-zuntz ehundutako errefortzua txerta daiteke moldatutako laminatuetan, non osagaien diseinuaren arabera beharrezko zuntz-orientazioa eta lodiera ezartzen diren.

Elektronika eta industria-ekipamenduetan, karbono-zuntzezko ehuna karkasoetan, paneletan eta beste egitura konposatuetan erabil daiteke. Karbono-zuntza elektrikoki eroalea denez, isolamendu elektrikoa, lurra eta eskakizun elektromagnetikoak kontuan hartu behar dira materiala multzo elektronikoetatik gertu erabiltzen den lekuetan.

Hortaz, ehunaren zehaztapen egokia amaitutako osagaitik zehaztu behar da ehundura eredutik bakarrik.

Gainazalaren Itxura eta Prozesatzea

Ehundutako karbono-zuntza moldatu ondoren ikusgai geratzen denean, azken itxura ehun lehor-ereduaren araberakoa da. Erretxina banaketak, zuntz lerrokatzeak, finkatzeak, moldearen gainazaleko egoerak eta akabera tratamenduak ondutako piezaren itxuran eragina izan dezakete.

Ageriko gainazaletan, ehuna koherentziaz jarri behar da eta alferrikako desplazamenduetatik babestuta egon behar da geratzean. Baliteke aldameneko piezak ere lerrokatu behar izatea, ehundutako eredua osagaiaren atal batetik bestera nabarmen alda ez dadin.

Osagaiak estaldura argi bat edo gainazaleko beste tratamendu bat jasotzen badu, estaldura-sistemak bateragarria izan behar du sendatutako konpositearekin eta aurreikusitako zerbitzu-ingurunearekin. Ehun lehorreko itxura uniformeak ez du berez itxura berdina bermatzen moldatu ondoren.

Ohiko galderak

Zer da ehun lisoko karbono-zuntzezko ehuna?

Karbono-zuntzez ehundutako errefortzu bat da, zeinetan urdidura eta trama-hariak behin eta berriz pasatzen dira bata bestearen gainean eta azpian. Honek ehunaren egitura erregularra sortzen du, argi eta garbi identifika daitezkeen zuntz norabideekin.

Nolakoa da ehundura arrunteko karbono zuntzak?

Deformak eta trameak errepikatutako gain-beheko eredua osatzen dute, sarearen itxura erregularra sortzen duena. Bisualki bereizten da twill ehunarekin, eredu diagonal bereizgarria duena.

Ehundura lisoa egokia al da karbono-zuntzezko pieza ikusgaietarako?

Bai. Ehundura erregularra osagai konposatu baten azalera ikusgaiaren parte izan daiteke. Azken itxura erretxinaren banaketaren, finkapenaren, moldearen egoeraren eta gainazaleko akaberaren araberakoa da ere.

Ehundura lisoa erabili al daiteke molde kurbatuetan?

Bai, baina egokitasuna moldearen kurbaduraren, erradioaren eta hiru dimentsioko geometriaren araberakoa da. Forma konplexuetarako, konformazio-saiakuntzak balizko zimurrak, hariaren distortsioak edo zailtasunak identifikatzen lagun dezake.

Ehundura arruntak konpositearen indarra zehazten al du?

Ez. Amaitutako konposatuen propietateak karbono-zuntzaren kalifikazioaren, ehunaren pisuaren, erretxina-sistemaren, zuntz-bolumenaren frakzioaren, xaflaren orientazioaren, laminatuaren lodieraren eta ontze- edo moldaketa-baldintzen araberakoak dira. Ehundura materialaren zehaztapenaren zati bat baino ez da.

Ehunaren pisua eta zabalera pertsonaliza daitezke?

Bai. Pisua, zabalera, erroiluen luzera eta beste zehaztapen batzuk ekoizpen-eskakizunaren arabera defini daitezke. Eskatutako karbono-zuntzaren kalifikazioa eta aurreikusitako moldaketa-prozesua ere eman behar dira aurrekontua eskatzeko.

Zer informazio eman behar da aurrekontu baterako?

Informazio erabilgarria beharrezkoa den GSM, karbono-zuntzaren kalifikazioa, ehunaren eraikuntza, zabalera, erroiluen luzera, kantitatea, aplikazioa eta moldaketa prozesua barne hartzen ditu. Lehendik dagoen ehunaren zehaztapen edo lagin batek ere lagun dezake materialak ezarritako ekoizpen prozesu batekin bat egin behar duenean.

Lagin bat ebaluatu al daiteke ontziratu gabeko ekoizpena baino lehen?

Laginaren ebaluazioa antolatu daiteke ehuna konpositeen fabrikazio-prozesu zehatz batekin drapatzea, erretxinaren bateragarritasuna, gainazalaren itxura edo prozesatzeko portaera egiaztatu behar denean.

Ehun arrunta twill ehuna baino indartsuagoa al da?

Ehunketa bat ere ez da berez sendoagotzat hartu behar ehundura ereduan oinarrituta soilik. Amaitutako laminatuaren propietate mekanikoek zuntz motak, ehunaren pisuak, erretxina sistemak, zuntz orientazioak, laminatuaren eraikuntzak eta prozesatzeko baldintzek eragiten dute.
