Karbono-zuntzezko gainazaleko mat, indargarri geruzarako

Karbono-zuntzezko gainazaleko zerriak laminatu konposatuetan erabiltzen dira karbono-zuntz txikitutako geruza banatua behar denean laminatuaren gainazaletik gertu edo indartze-geruzen artean. Karbono-zuntzezko gainazaleko estalkia indartzeko geruzarako, karbono-zuntz txikituekin egindako ehundu gabeko materiala da. Egitura-indargarri nagusiarekin batera erabiltzen da normalean, materialaren zehaztapena laminatuaren eraikuntzaren, erretxina-sistemaren eta moldaketa-prozesuaren arabera hautatuta.

Laminatu posizioa

Laminatu konposatu batek karbono ehundutako ehuna, noranzko bakarreko zuntza, beira-zuntza, nukleoaren materiala eta erretxina konbinazio ezberdinetan izan ditzake. Geruza bakoitzak posizio eta funtzio zehaztu ditu.

Eraikuntza sinplifikatua honela antolatu daiteke:

Azalera / Erretxina Geruza
↓
Karbono-zuntzezko gainazaleko mat
↓
Karbono edo beira-zuntz primarioa
↓
Nukleoa edo laminatuzko geruza osagarriak

Sekuentzia hau adibide bat baino ez da. Benetako posizioa piezaren diseinu eta fabrikazio prozesuak zehazten du. Alfonbra, oro har, ez da erabiltzen karga-errefortzu nagusiaren ordez.

Material Egitura

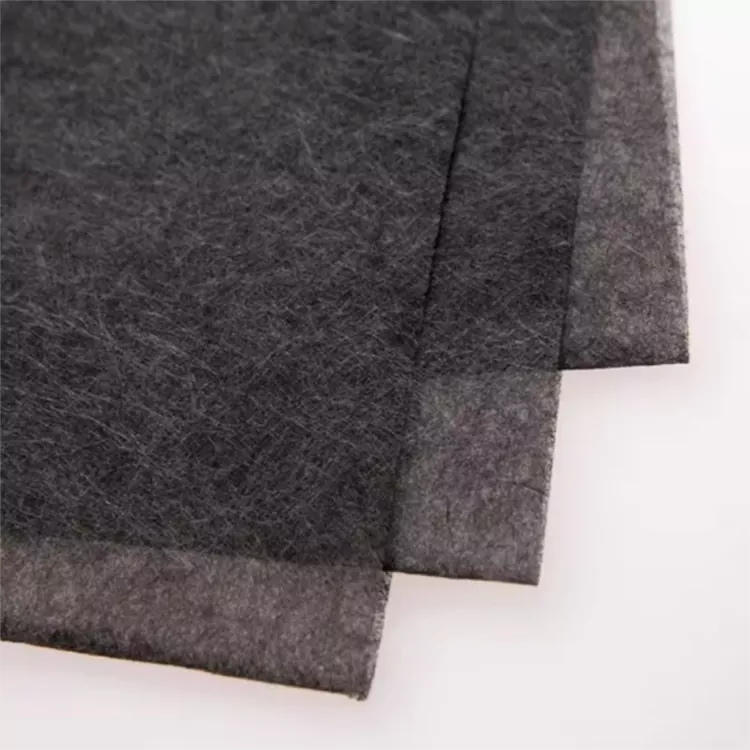

Materiala txikitutako karbono zuntzez osatuta dago, ehundu gabeko mat egitura batean banatuta. Karbono ehundutako ehuna ez bezala, zuntzek ez dute deformazio eta trama finko bat jarraitzen.

Egitura horri esker, zertxoriak gainazal bat estaltzen du, definitutako beste zuntz-norabiderik sartu gabe. Moldatutako pieza baten sekzio kurbatuetara ere molda daiteke, eremuaren pisuaren, lodieraren eta geometriaren arabera.

Materialak gainazaleko geruza, bigarren mailako indargarri geruza edo karbono-zuntz geruza gisa balio dezake material anitzeko laminatu baten barruan. Amaitutako piezari egiten dion ekarpena gehitutako karbono-zuntz kopuruak, laminatuan duen posizioa eta inguruko errefortzuak zehazten du.

Gainazaleko Mat eta Egiturazko Errefortzua

Bi materialak ez dira oinarri berean hautatu behar. Egitura-armadura normalean kargaren, zuntzaren norabidearen eta beharrezko propietate mekanikoen arabera zehazten da. Gainazaleko mat bat gehiago arduratzen da banatutako zuntz estaldurarekin, laminatuaren eraikuntzarekin eta tokiko gainazaleko eskakizunekin.

Mat pisua hautatzea

Area pisua parametro nagusietako bat da karbono-zuntzezko mat bat zehaztean. Material arinagoa erabil daiteke banatutako geruza mehe bat bakarrik behar den tokian, eta zehaztapen astunagoak karbono-zuntz gehiago gehitzen dio laminatuari.

Pisua lodiera eta erretxina hartzearekin batera kontuan hartu behar da. Beharrezko zehaztapena ere aldatzen da mataren posizioarekin, indartze-geruzen kopuruarekin eta amaitutako osagaiaren xede-lodierarekin.

Yuruis-ek pisu finko bat baino areal-pisuaren zehaztapen ugari eskaintzen ditu. Bezeroek lehendik dagoen zehaztapen bat, laminatuaren marrazkia edo lagin bat eman dezakete pisu zehatz bat parekatu behar denean.

Aukeraketa sekuentzia praktikoa hau da:

Azaleko pisua → Lodiera → Erretxina edukia → Laminatuaren posizioa → Amaitutako piezaren eskakizuna

Materialaren zehaztapena

Aplikazio tipikoak

Materiala karbono-zuntz banatutako geruza bat duten osagai konposatuetarako pentsatuta dago. Benetako eraikuntza piezaren geometriaren, indartze-sistemaren eta ekoizpen-metodoaren arabera aldatzen da.

Automobilgintzako osagaiak

Hautatutako paneletan, estalkietan, karkasetan eta barruko pieza konposatuetan sar daiteke, non laminatuan karbono-zuntz geruza bat sartzen den.

Piez konposatu industrialak

Moldeatutako osagai industrialak esterilla ehundutako, norabide bakarreko edo beste indargarrizko material batzuekin konbina dezakete geruza anitzeko laminatua eraikitzeko.

CFRP panelak eta maskorrak

Panel, estalki eta maskor motako egituretarako, ehundu gabeko antolamenduak karbono-zuntzez banatutako estaldura eskaintzen du ehundutako zuntz noranzko finkorik gehitu gabe.

FRP eta CFRP produktuak

Alfonbra FRP edo CFRP laminatutako egituretan sar daiteke, non materialaren eskakizunek karbono zuntz txikitua eskatzen duten indargarri geruzetako bat bezala.

Kirol Ekipamendua

Konposatu arineko kirol-produktu batzuek karbono-zuntz txikitua sar dezakete geruza anitzeko laminatu baten barruan. Beharrezko materialaren pisua eta eraikuntza amaitutako osagaiaren araberakoak dira.

Erretxina eta Moldea

Erretxina-sistemak eta moldaketa-metodoak moztutako zuntzak laminatuan nola sartzen diren eragiten du. Erretxina biskositatea, hezetasuna, ontze-baldintzak eta laminatuaren azken lodiera kontuan hartu behar dira materiala zehaztean.

Mat epoxi eta beste erretxina sistemekin ebaluatu daiteke. Bateragarritasuna benetako erretxinaren formulazioarekin egiaztatu behar da, zuntz-materialetik bakarrik suposatu beharrean.

Hutsean infusiorako, materiala kontuan hartu behar da infusioaren konfigurazioarekin, erretxina-fluxuarekin eta laminatu-sekuentzia osoarekin. Lagin-proba bat erabil daiteke ohiko ekoizpenaren aurretik hezea, manipulazioa eta finkatzea egiaztatzeko.

Yuruis Hornikuntza eta Pertsonalizazioa

Yuruis-ek 2017az geroztik zuntzezko material konposatuak hornitzen ditu. Bere produktu-sorta karbono-zuntzezko materialak, E-beira-roving, beira-zuntzezko zerriak eta FRP produktuak barne hartzen ditu.

Taizhou, Jiangsu eragiketak konformazio, ebaketa eta saiakuntza ekipoak barne hartzen ditu, urtean 2 milioi m²-ko material konposatu ekoizteko ahalmenarekin.

Zehaztapen berri baterako, bezeroek marrazkia, lagina, lehendik dagoen materialaren zehaztapena, xede-pisua edo beharrezko neurriak eman ditzakete. Informazio hori materialaren konfigurazioa eta hornidura formatua zehazteko erabil daiteke.

Karbono-zuntzezko gainazaleko estalkia indartzeko geruzarako, zabalera estandarrak 1 m eta 1,25 m dira. Zabalera, lodiera, luzera eta neurriak ere hitz egin daitezke neurrira egindako ekoizpenerako.

Maiz egiten diren galderak

Zer da karbono-zuntzezko gainazaleko mat bat?

Ehundu gabeko alfonbra bat da, txikitutako karbono-zuntzez egindakoa. Laminatu konposatu batean, karbono-zuntz banatutako geruza bat osa dezake gainazaletik gertu edo beste indargarri geruza batzuen artean.

Karbono-zuntzez ehundutako ehunaren ordezkoa al da?

Ez. Bi materialek egitura desberdinak dituzte. Ehundutako karbono ehunak zuntz-norabide definituak eskaintzen ditu, eta zuntz moztutako matxak antolamendu banatuagoa eskaintzen du eta normalean geruza gehigarri gisa erabiltzen da.

Zein pisu daude eskuragarri?

Pisu ugari daude eskuragarri. Hautaketa beharrezkoa den karbono-zuntz edukiaren, laminatuaren posizioaren, xede-lodieraren eta amaitutako piezen eskakizunen araberakoa da.

Zabalera eta lodiera pertsonaliza daitezke?

Bai. Zabalera estandarrak 1 m eta 1,25 m-koak dira. Zabalera, lodiera, luzera eta neurri pertsonalizatuak eztabaida daitezke ekoizpen-eskakizunaren arabera.

Epoxi erretxinarekin erabil daiteke?

Bai, epoxi eta beste erretxina sistemekin ebaluatu daiteke. Erretxinaren bateragarritasuna eta hezetasuna egiazko formulazioarekin egindako proben bidez baieztatu behar dira.

Egokia al da hutsean infusiorako?

Hutseko infusiorako ebaluatu daiteke. Emaitza erretxina biskositatearen, infusioaren konfigurazioaren, laminatuaren sekuentziaren eta behar den amaitutako lodieraren araberakoa da.

Jarrai al ditzake gainazal kurbatuak?

Ehundu gabeko zuntz txikitutako egitura gainazal moldatu kurbatuetara moldatu daiteke. Benetako manipulazioa materialaren pisuaren, lodieraren eta piezen geometriaren araberakoa da.

Eskatu al dezaket lagin bat ontziratu gabe ekoiztu aurretik?

Bai. Lagin-eskakizunak aurreikusitako aplikazioaren, dimentsioen, materialaren zehaztapenen eta prozesatzeko metodoaren arabera eztabaidatu daitezke.
