Karbono-zuntzezko gainazaleko feltroa harizpizko harizketetarako

Harizpien harizketak indargarrien kokapenarekin, harilkatzeko angeluarekin eta laminatuaren indarrarekin arduratzen da batez ere. Baina gainazaleko geruzak amaitutako konpositearen itxura eta portaera ere eragiten du ekoizpenean.

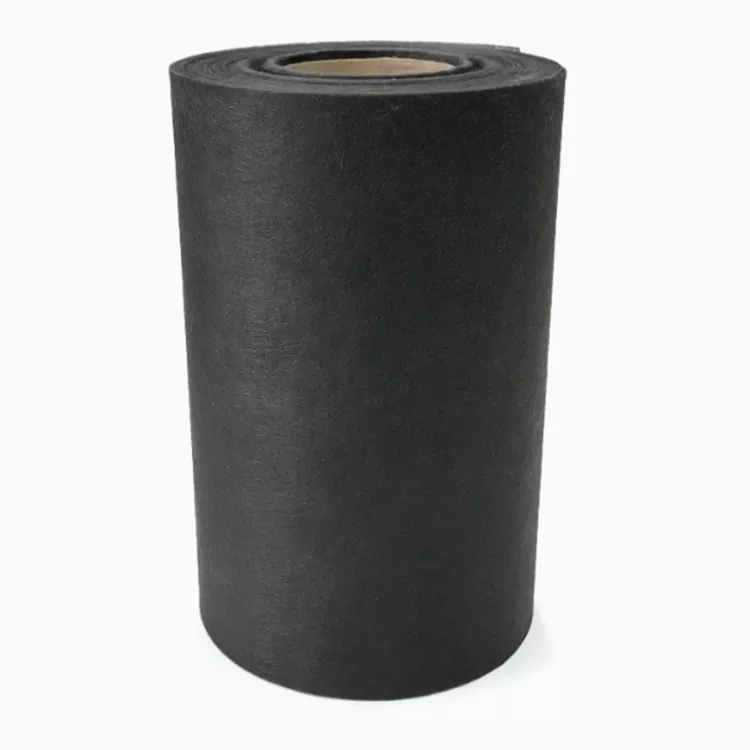

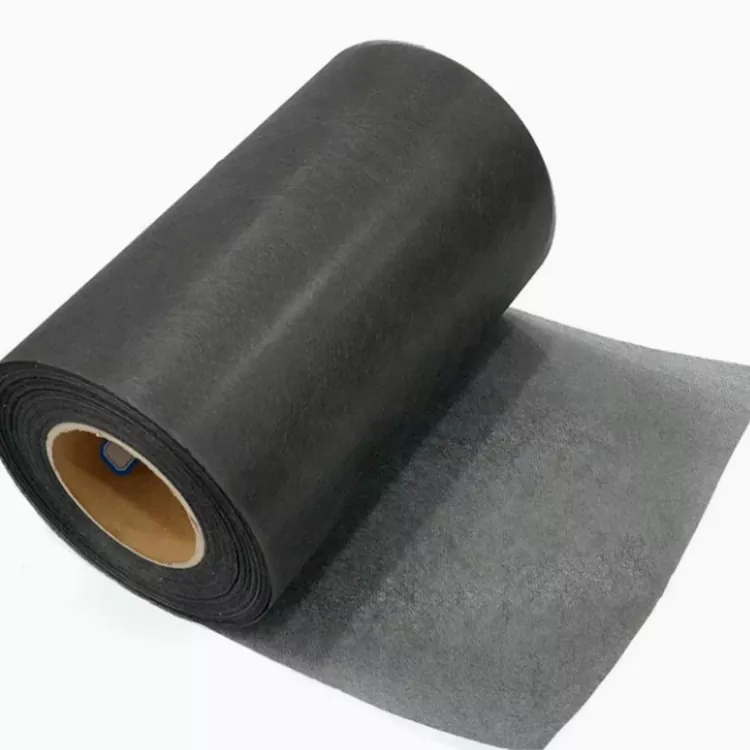

Karbono-zuntzezko gainazaleko feltroa harizpizko harizketetarako ehundu gabeko materiala da, txikitutako karbono-zuntzez egindakoa. Karbono-zuntzezko geruza banatu gisa erabiltzen da pieza konposatu zilindriko eta kurbatuetan, non harilkadura-errefortzu nagusiak bakarrik zuntz eredu nabarmena utz dezakeen.

Feltroa ez da etengabeko egitura-errefortzuaren ordezkoa. Laminatuan eginkizun ezberdina du: gainazaleko estaldura, zuntzaren banaketa eta erretxina sistemarekin elkarreragina.

Azaleko geruza harizpien harizketetan

Zauri konposatu zati batek hainbat geruza izan ohi ditu. Etengabeko ibilguak edo ehunak behar den errefortzua ematen du, erretxinak zuntzak amaitutako laminatuan lotzen dituen bitartean.

Karbono-zuntzezko feltro bat gainazaleko geruza bereizi gisa gehi daiteke. Bere txikitutako zuntzak ehundu gabeko egitura baten bidez banatzen dira, hari jarraitu gisa antolatu beharrean. Horrek materiala egokia da gainazal kurbatuak estaltzeko eta azpiko errefortzuaren ikusmen-eredua murrizteko.

Geruza barrualdean, kanpoaldean edo laminatuan zehaztutako beste toki batean jar daiteke. Bere posizioa amaitutako osagaiaren eraikuntzak zehazten du.

Zaurien produktu konposatuen aplikazioak

FRP eta CFRP hodiak

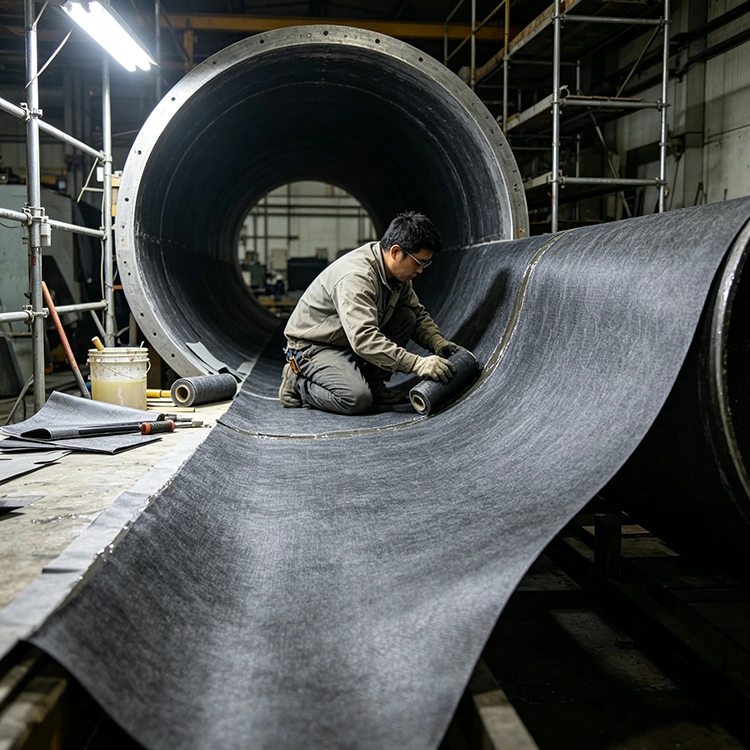

Hodi konposatuak mandril zilindriko baten gainean ekoizten dira normalean angelu ezberdinetan errefortzua duten. Azaleko feltro bat barne edo kanpoko geruzan sar daiteke karbono-zuntzez banatutako gainazala behar denean.

Harigabeen ereduaren gainean zuntz estaldura jarraituagoa ere eskaintzen du. Azken gainazalean, ordea, erretxina eta ontze prozesuak eta baita feltroak ere eragina du.

Kimikoak Biltegiratzeko Deposituak

Harizpiz zauritutako tankeek askotan beira-zuntza, karbono-zuntza eta erretxina-sistemak konbinatzen dituzte laminatu posizio desberdinetan. Karbonozko feltroa erabil daiteke zehaztutako eraikuntzak karbono-oinarritutako gainazaleko geruza eskatzen duenean.

Zerbitzu kimikorako, laminatu osoa kontuan hartu behar da. Erretxina hautatzea eta biltegiratutako euskarria bereziki garrantzitsuak dira.

Presio-ontziak

Presio-ontziek errefortzuen kokapen kontrolatua eta harilkatzeko angeluak behar dituzte, laminatuak barne-presioa duelako. Feltro geruza batek egiturazko harilkatu nagusiaren beste funtzio bat betetzen du.

Hori dela eta, egiturazko sendotzea eta gainazaleko geruza bereizita zehaztu behar dira laminatuaren diseinuan.

Zauriaren beste osagai batzuk

Beste aplikazio posible batzuk arrabol konposatuak, hodi industrialak, karkasa zilindrikoak eta CFRP osagai hautatuak dira. Ezaugarri komuna bihurriketa prozesu baten bidez eratutako gainazal kurbatua edo zilindrikoa da.

Zuntz txikitutako egitura

Feltroaren eta ehundutako karbono ehunaren arteko aldea zuntz egituratik hasten da.

Ehundurak norabide zehaztuetan antolatutako hari jarraituak erabiltzen ditu. Norabidezko errefortzua behar denean hautatzen da.

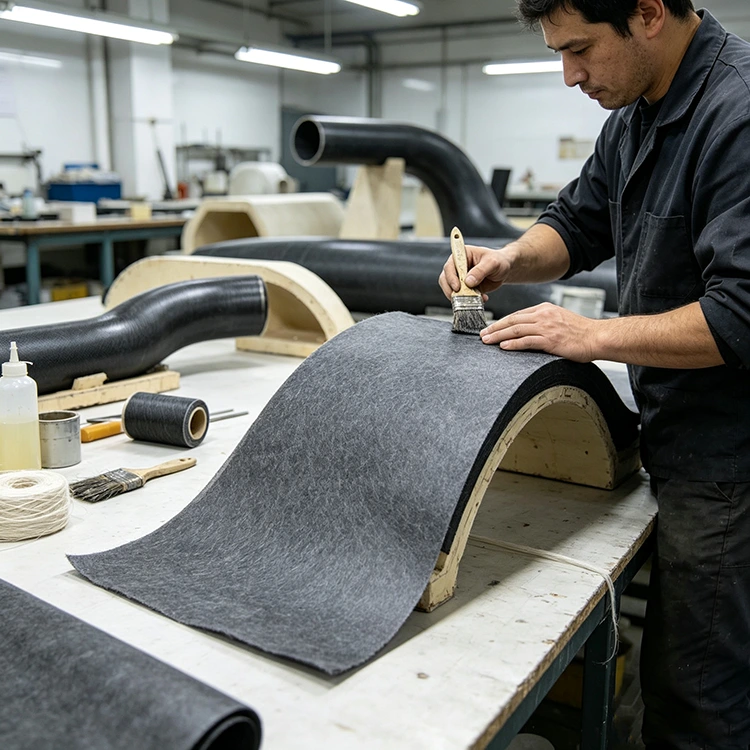

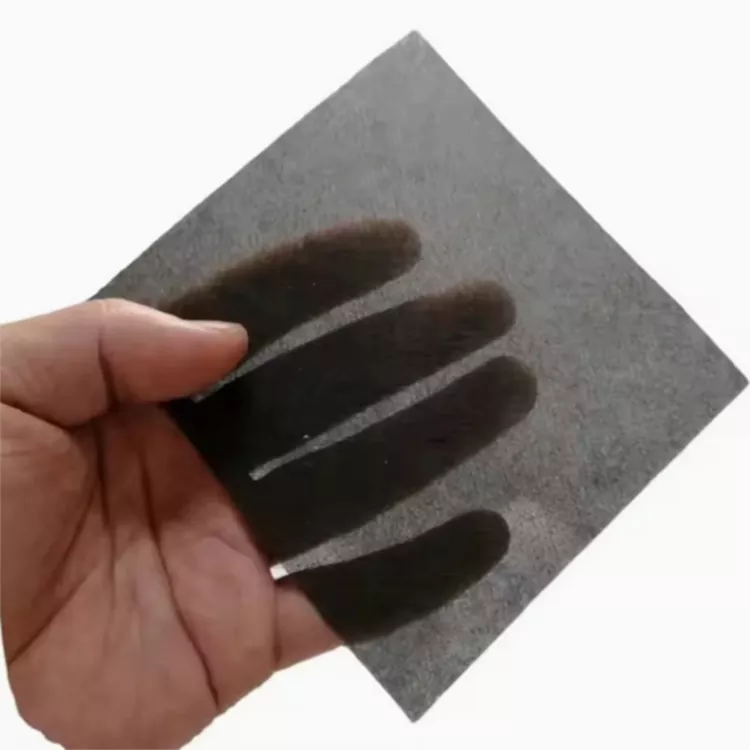

Karbono-zuntzezko feltroak ehundu gabeko geruza baten bidez banatutako zuntz txikituak erabiltzen ditu. Ez dago ehundutako 0° edo 90°-ko hari eredu finkorik. Ondorioz, feltroa gainazal kurbatu batean zabal daiteke norabide-egitura bera sartu gabe.

Honek feltro eta ehundutako material osagarriak bihurtzen ditu baliokide zuzenak baino. Batek errefortzu-orientazio kontrolatua eskaintzen du; besteak, gainazaleko estaldura banatua ematen du.

Erretxina bustitzea harizketan zehar

Erretxina bustitzea lehendik dagoen bobinaketa prozesu batean feltro bat sartzean egiaztatu beharreko puntu praktikoetako bat da.

Erretxina txikitutako zuntz-egituran sartu behar da sendatu aurretik. Erretxina biskositateak, erretxinaren edukiak, aplikazio metodoak, bihurridura-abiadurak eta tenperaturak eragiten dute hori nola azkar eta uniformeki gertatzen den.

Yuruisek materiala ehundu gabeko karbono-zuntzezko feltro gisa hornitzen du. Haizearen errendimendua bezeroaren erretxinarekin eta prozesatzeko baldintzekin lotuta dago oraindik.

Erretxina-sistema erabiltzen duen ekoizpen-saiakuntza bat, beraz, erabilgarriagoa da materiala bere zehaztapenetatik soilik epaitzea baino. Feltroa nola elikatzen den, mandrilarekin konformatzen den eta nola bustitzen den erakusten du benetako prozesuan.

Ontzi ondoren gainazalaren itxura

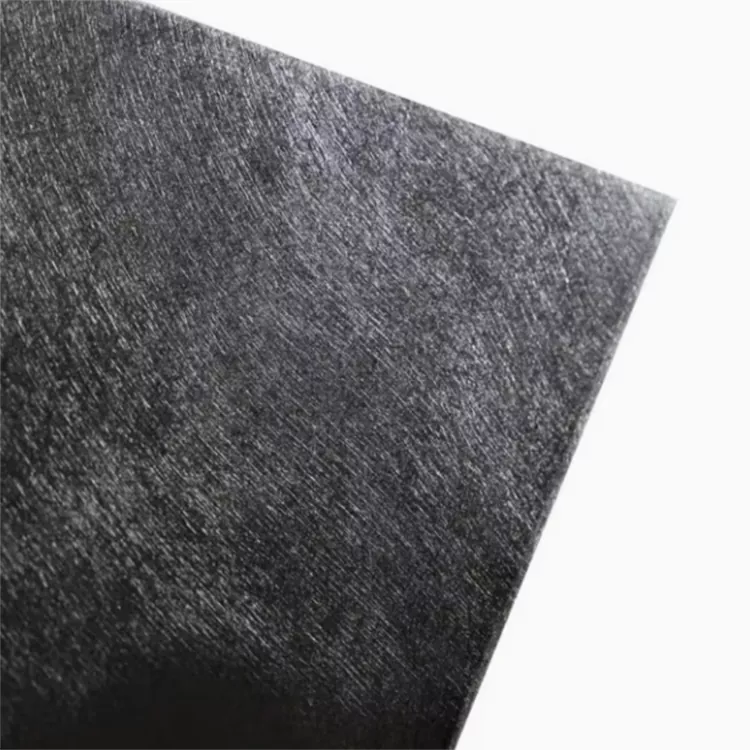

Harizpiz zauritutako osagai baten gainazalak maiz islatzen du azpian dagoen errefortzu-eredua. Banatutako feltro-geruza batek karbono-zuntzezko gainazal jarraituagoa sortzen lagun dezake.

Eskuragarri dauden azaleraren zehaztapenak hauek dira:

Distiratsua

Matea

%50 Distiratsua

Gainazaleko aukera hauek hornitutako materiala deskribatzen dute. Ez dute beraiek zehazten azken itxura.

Erretxinaren formulazioak, mandrilaren edo moldearen egoerak, ontze-tenperaturak eta postprozesamenduek amaitutako konpositearen itxura alda dezakete.

Materialaren konfigurazioa

Zehaztapen egokia aukeratzea

Feltroa benetako bihurriketa prozesuarekin bat etorri behar da. Produktuaren tamaina, erretxina eta gainazaleko baldintzak lodiera bakarrik baino abiapuntu erabilgarriagoak dira.

Osagaien Geometria

Diametroak, luzerak eta kurbadurak materiala mandrilaren gainean nola jarri eta eusten den eragiten dute. Hodi zuzen batek eta depositu handi batek manipulazio ezberdina eska dezakete produkzioan.

Erretxina Sistema

Zehaztu erretxina mota eta, ahal denean, bere prozesatzeko baldintza normalak. Biskositateak eta erretxinaren aplikazioak eragin zuzena dute hezetasunean.

Azalera-eskakizuna

Zehaztu baldintza nagusia zuntz estaldura, gainazaleko ehundura edo hornitutako akabera jakin bat den. Eskuragarri dauden aukerak distiratsua, matea eta %50 distiratsua dira.

Neurriak

Zabalera estandarrak 1 m eta 1,25 m-koak dira. Lodiera, luzera eta neurriak ekoizpen-eskakizunaren arabera egin daitezke.

Bilaketa-baldintzak

Haizearen abiadura, erretxinaren aplikazioa eta materialaren elikadura kontuan hartu behar dira feltroa linea automatizatu edo jarraitu batean erabiltzen denean.

Lerro bihurguneko epaiketa

Produkzio-proba txiki batek materialaren zehaztapenak ezin dituen galderak erantzun ditzake. Feltroa bezeroaren erretxina normalarekin, biraka-abiadurarekin eta ontze-baldintzekin egiaztatu daiteke.

Behatu beharreko puntu nagusiak hauek dira:

· Elikadura eta manipulazioa

· Mandrilarekiko adostasuna

· Erretxina bustitzea

· Zuntz banaketa

· Azaleko egoera ondu ondoren

· Dagoen laminatuarekin bateragarria

Lehendik dagoen materialaren zehaztapena, marrazkia edo lagina erabil daiteke sentitua finkatutako harilketa-prozesu batean sartzen ari denean.

Filament-Wawed Konpositeen Fabrikaziorako

Karbono-zuntzezko gainazaleko feltroa harizpi-harizpietarako hodi konposatuetarako, depositu kimikoetarako, presio-ontzietarako, arraboletarako, karkasetarako eta zauritutako beste osagaietarako hornitzen da.

Zabalera estandarrak 1 m eta 1,25 m-koak dira. Lodiera, luzera eta neurriak ekoizpen-eskakizunaren arabera eskuragarri daude.

Aplikazio zehatz baterako, osagaien geometria, erretxina-sistema, laminatuaren posizioa eta beharrezko gainazaleko akaberak zehaztapenerako oinarrizko informazioa ematen du.

Ohiko galderak

Zer da karbono-zuntzezko gainazaleko feltroa harizpizko harizketetarako?

Ehundu gabeko karbono-zuntz txikitutako materiala da, harizpiz zauritutako egitura konposatuetan gainazal edo geruza funtzional gisa erabiltzen dena. Egitura-geruza nagusirako erabiltzen den etengabeko sendotzetik ezberdina da.

Erabili al daiteke feltroa produktu konposatu zilindrikoetan?

Bai. Ehundu gabeko egiturak gainazal zilindriko eta kurbatuak jarraitu ditzake. Benetako manipulazioa feltroaren zehaztapenaren, produktuaren diametroaren eta harilkatzeko prozesuaren araberakoa da.

Karbono ehundutako ehunaren berdina al da?

Ez. Karbonozko ehunak hari jarraituak ditu norabide zehaztuetan. Feltroak banatutako zuntz txikituak ditu eta laminatu funtzio desberdinetarako erabiltzen da.

Epoxi edo binil ester erretxinarekin erabil daiteke?

Erretxina sistema ezberdinekin prozesatu daiteke. Hezetasuna erretxina biskositatea, aplikazio metodoa, tenperatura, erretxina edukia eta ontze baldintzen araberakoa da.

Zein gainazal-akabera daude eskuragarri?

Eskuragarri dauden zehaztapenak distiratsuak, mateak eta %50eko distiratsuak dira. Azken itxura erretxinaren, mandrilaren edo moldearen gainazalaren eta ontze-prozesuaren araberakoa da ere.

Zabalera eta lodiera pertsonaliza daitezke?

Bai. Zabalera estandarrak 1 m eta 1,25 m-koak dira. Lodiera, luzera eta neurriak aplikazioaren arabera pertsonaliza daitezke.

Zer informazio behar da aurrekontua egiteko?

Informazio erabilgarria osagaien tamaina eta forma, erretxina mota, feltroaren dimentsioak, gainazalaren eskakizuna eta gutxi gorabeherako kantitatea dira. Lehendik dagoen materialaren zehaztapena edo lagina lagungarria da aplikazio ez-estandarrak egiteko.

Eman al daitezke laginak?

Lagin-kopuruak behar diren neurrien eta aplikazioaren arabera eztabaidatu daitezke. Feltroa benetako erretxinarekin eta harilkatzeko prozesuarekin probatzeak produkziorako erreferentzia zuzena eskaintzen du.
