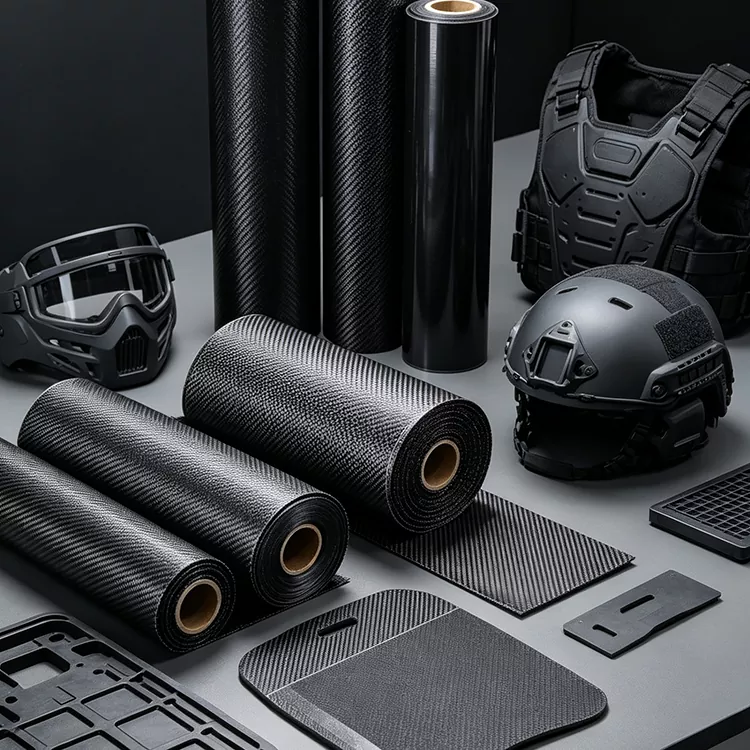

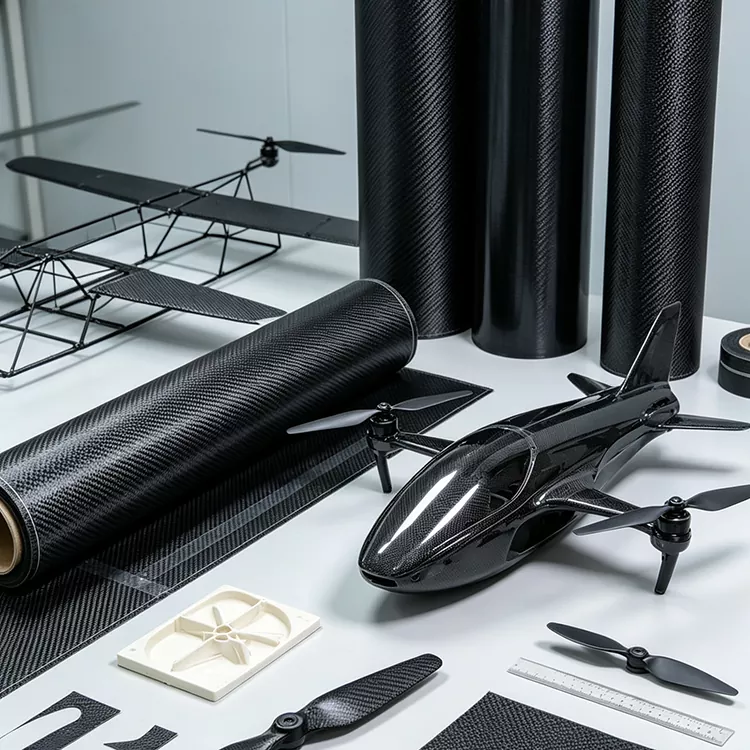

3K UD eta Karbono zuntz bikoitzeko prepreg ehuna

3K UD eta Bidirectional Carbon Fiber Prepreg ehunak 3K karbono zuntz errefortzua aurrez inpregnatutako erretxina matrizearekin konbinatzen du bi zuntz antolamendu ezberdinetan. UD eraikuntzak zuntz jarraituak norabide bakarrean kontzentratzen ditu nagusiki, eta bi norabideko eraikuntzak bi norabide nagusitan indartzen du. Horien arteko aukeraketa karga-bideari, laminatu-egiturari eta amaitutako pieza konposatuaren geometriari lotuta dago batez ere.

Konpositeen fabrikatzaileentzat, bereizketa hau 3K izendapena bakarrik baino garrantzitsuagoa da. Tentsio-, tolestura- edo ardatz-karga nagusi bat duen osagai batek zuntz-norabide definitu baten inguruan eraikitako laminatu bati etekina atera diezaioke, eta bi norabidetako kargak jasan ditzaketen panelak edo oskolak, berriz, errefortzu-antolaketa orekatuagoa eska dezake.

UD eta Bi norabideko Zuntz Eraikuntza

UD eraikuntzarekin, karbono-zuntz jarraituak norabide batean kontzentratzen dira nagusiki. Horrek materiala egokia egiten du ingeniaritza-diseinuak lehen mailako karga-bide argia duten osagaietarako, hala nola, ardatzak, habeak, hagaxkak eta egitura-atal luzangak.

Norabide biko eraikuntzak bi norabide nagusitan errefortzua eskaintzen du. Panelak, estalkiak, karkasak eta beste osagai batzuetarako kontuan har daiteke laminatuak bi ardatzetan kargak eraman behar dituena norabide bakarrean baino.

Zuntzaren antolamenduak ez du berez amaitutako piezaren errendimendua zehazten. Zuntz-kalitatea, zuntz-bolumen-frakzioa, erretxina-sistema, laminatuaren orientazioa, geruza kopurua, sendotze- eta ontze-baldintzek konposatuaren azken propietateetan laguntzen dute.

Zer esan nahi du 3K?

3K izendapenak 3.000 harizpi indibidual inguru dituen karbono-zuntzezko atoiari egiten dio erreferentzia. Zuntz-sortaren tamaina deskribatzen du, erresistentzia-maila zehatz bat baino.

Materiala aukeratzeko, 3K kontuan hartu behar da karbono-zuntzaren kalifikazioarekin, erretxina sistemarekin eta errefortzuen eraikuntzarekin batera. Laminatu-arkitektura ezberdinetan 3K-ko atoia erabil daiteke, eta azken konposatuaren propietateak armadura nola orientatu, sendotu eta ontzen denaren araberakoak dira.

Bereizketa hau bereziki garrantzitsua da UD eta bi norabideko materialak alderatzean. 3K izendapenak zuntz atoia identifikatzen du, UD edo bi norabideko eraikuntzak, berriz, errefortzu hori prepreg barruan nola antolatzen den deskribatzen du.

Informazio materiala

Zuntzaren norabidea hautatzea

3K UD eta Bidirezionaleko Karbono Zuntz Prepreg ehunerako, lehen galdera praktikoa amaitutako osagaiak bere karga nola eraman behar duen da. Errefortzua antolatu behar da laminatuak diseinuak eskatzen duen lekuan materiala eskain dezan, ehunaren itxuran soilik oinarritutako UD edo bi norabideko eraikuntza aukeratu beharrean.

UD Eraikuntza

UD errefortzua hartzen da normalean ardatz, haga, habe eta beste pieza luzanga batzuentzat, karga primarioaren norabidea zehaztuta dutenak. Ardatz kanpoko geruza osagarriak laminatu batean sar daitezke osagaiak bigarren mailako norabideetan ere indartu behar duenean.

Bi norabideko Eraikuntza

Norabide biko errefortzua har daiteke paneletarako, estalkietarako, karkasak edo zurruntasun-eskakizunak bi norabide nagusitan hedatzen diren beste pieza batzuetarako. Bi norabideen arteko benetako oreka materialaren eraikuntzaren eta laminatuaren programazioaren araberakoa da.

Laminatu diseinua

Prepreg eraikuntza laminatu osoaren zati gisa ebaluatu behar da, xafla isolatu gisa baino. Zuntzaren orientazioak, geruza-sekuentzia, lodiera, erretxina-edukia eta finkapen-baldintzek kargak amaitutako konpositearen bidez nola transferitzen diren eragiten dute.

Aplikazio tipikoak

Materiala osagai konposatuetarako kontuan har daiteke, non norabide-errefortzua eta erretxina eduki kontrolatua behar diren. Eraikuntza egokia piezaren geometriaren, karga-baldintzaren, moldatzeko metodoaren eta beharrezko laminatuaren lodieraren araberakoa da.

Kirol Ekipamendua

Materiala kirol egitur arinetan erabil daiteke, non zurruntasuna, nekearen portaera eta masa diseinuaren kontu garrantzitsuak diren. Aplikazio potentzialak golf-ardatzak, bizikletaren osagaiak, erraketa-egiturak, palak eta moldatutako beste pieza konposatuak dira.

Automobilgintzako osagaiak

Automobilgintzako aplikazioek panel arinak, errefortzu-osagaiak, hautatutako egitura-pieza eta errendimendura bideratutako osagaiak izan ditzakete. UD eraikuntza kontuan har daiteke piezak karga primarioko bide bat duen lekuan, eta bi norabideko armadura erabil daiteke bi ardatzen arteko euskarria behar denean.

Piez konposatu industrialak

Aplikazio industrialak panelak, karkasak, euskarriak, habeak, hagak eta ekipamendu arinetako osagaiak izan ditzakete. Eraikuntza hobetsia osagaiak karga-noranzko nagusi bat duen edo norabide anitzetan indartu behar duen ala ezaren araberakoa da.

Ekipamendu Elektronikoa

Hautatutako ekipoen karkasak eta egitura-osagaietarako, karbono-zuntzak pisu baxua eta egitura-euskarria eman dezake. Karbono-zuntza elektrikoki eroalea denez, isolamendu elektrikoa eta eskakizun elektromagnetikoak muntaia osoaren diseinuaren zati gisa hartu behar dira kontuan.

Ekoizpenaren aurretik materiala hautatzea

Konposatu proiektu berri baterako, materiala osagaiaren eta fabrikazio-prozesuaren arabera zehaztu behar da, produktuaren izenaren arabera baino. Informazio garrantzitsua beharrezkoa den zuntz-eraikuntza, erretxina-sistema, zabalera, lodiera, laminatuaren egutegia eta moldaketa metodoa barne hartzen ditu.

UD piezen kasuan, zuntzaren norabide nagusia identifikatu behar da ardatzetik kanpoko edozein errefortzurekin batera. Bi norabideko piezen kasuan, behar den errefortzu-oreka eta geruza-orientazioa berretsi behar dira. Xehetasun hauek materialaren zehaztapena aurreikusitako karga-bidearekin koherentea den zehazten laguntzen dute.

Erretxina-eskakizunak ekoiztu aurretik ere baieztatu behar dira. Prepreg-eko materiala denez, erretxina-sistemak eta erretxina edukiak manipulazioa, biltegiratzea, moldaketa eta ontze-baldintzak eragiten ditu. Materiala lehendik dagoen produkzio-prozesu batean integratzen ari direnean, bezeroaren egungo prozesatzeko parametroak edo materialaren zehaztapenak erreferentzia gisa erabil daitezke.

Ohiko galderak

Zer da 3K UD karbono-zuntzezko prepreg?

Aurreprepreg bat da, 3K karbono-zuntzezko errefortzua erabiliz, nagusiki norabide bakarrean antolatuta eta moldatu aurretik erretxina matrize batekin konbinatuta. Egokia da armadurak zehaztutako karga-norabidea jarraitu behar duten pieza konposatuetarako.

Zein da UD eta bi norabideko karbono zuntzaren arteko aldea?

UDk zuntz jarraitu gehienak norabide primario batean kokatzen ditu. Norabide biko eraikuntzak bi norabide nagusitan errefortzua eskaintzen du. Hautaketa amaitutako osagaiaren karga-baldintzen, piezen geometriaren eta laminatuaren diseinuaren araberakoa da.

Materialak dagoeneko ba al du erretxina?

Bai. Hau prepreg materiala da, hau da, karbono-zuntzezko errefortzua dagoeneko erretxina matrize batekin konbinatuta dago. Erretxina-sistema eta erretxina-eduki espezifikoak hautatutako zehaztapenerako berretsi behar dira.

3K indarraren kalifikazioaren berdina al da?

3K zenbakiak karbono-zuntzezko atoiaren gutxi gorabeherako harizpi kopurua deskribatzen du. Azken konposatuen errendimendua zuntz-mailaren, erretxina-sistemaren, zuntz-bolumenaren frakzioaren, laminatuaren orientazioaren eta ontze-baldintzen araberakoa ere bada.

Materiala pertsonalizatu al daiteke?

Bai. Yuruis-ek enkarguaren araberako ekoizpena eskaintzen du eta neurri, zabalera eta beste proiektuen eskakizun pertsonalizatuak eztabaidatu ditzake aurreikusitako aplikazioaren eta fabrikazio-prozesuaren arabera.

Zein industriak erabiltzen dute prepreg mota hau?

Aplikazioek kirol ekipamenduak, automobilgintzako osagaiak eta industria konposatu piezak izan ditzakete. Hautatutako ekipamendu elektronikoen egiturek karbono-zuntz konposatuak ere erabil ditzakete, materiala eta eskakizun elektrikoak aplikazioarekin bateragarriak direnean.

Zer informazio eman behar dut aurrekontua eskatzeko?

Beharrezko zabalera, lodiera, zuntz eraikuntza, erretxinaren eskakizuna, aplikazioa, moldaketa metodoa eta zenbatetsitako kantitatea emateak zehaztapen egokia zehazten lagunduko du. Egiturazko piezen kasuan, marrazkia edo laminatu-plano bat ere erabilgarria izan daiteke beharrezko zuntz-orientazioa baieztatzeko.
